SAKLAR JENIS BERDASARKAN JUMLAH TERMINALNYA



Berdasarkan jumlah terminalnya saklar dapat dikembangkan menjadi banyak jenisnya seperti saklar SPST (Single Pole Single Throw) seperti pada gambar di atas, SPDT (Single Pole Dual Throw), DPDT (Dual Pole Dual Throw), TPTT(triple Pole Triple Throw) dan seterusnya.

SPST (Single Pole Single Throw) Switch
Saklar ini hanya memiliki dua terminal yaitu satu Pole / induk dan satu Throw / anak. Saklar SPST ini bisa dari jenis apa saja apakah itu saklar toggle, saklar tekan ataupun saklar geser dan lainnya.


SPST Switch / Saklar SPST

Contoh Saklar SPST
SPDT (Single Pole Dual Throw) Switch
Saklar ini memiliki tiga terminal yaitu satu Pole / induk dan dua Throw / anak. Saklar SPDT ini bisa dari jenis apa saja apakah itu saklar toggle, saklar tekan ataupun saklar geser dan lainnya.



Saklar SPDT

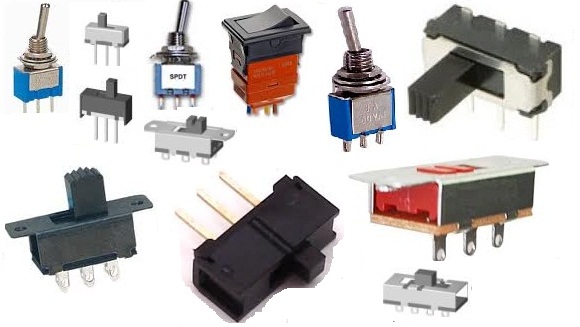

Contoh Saklar SPDT

DPDT (Double Pole Dual Throw) Switch
Saklar ini memiliki empat terminal yaitu dua Pole / induk dan dua Throw / anak. Saklar SPDT ini bisa dari jenis apa saja apakah itu saklar toggle, saklar tekan ataupun saklar geser dan lainnya. Saklar DPDT ada yang memiliki satu tuas penggerak yang saling terhubung ada juga yang memiliki tuas penggerak sendiri-sendiri. Yang terhubung disini hanya tuas penggeraknya, sedangkan koneksi terminalnya tetap terpisah. Saklar DPDT dengan tuas penggerak terpisah sering juga disebut saklar ganda. Untuk lebih jelasnya dapat dilihat pada simbul gambar dibawah ini


Saklar DPDT dengan tuas penggerak terpisah dan tuas penggerak terhubung


DPQT (Double Pole Quad Throw) Switch
Saklar ini memiliki empat terminal yaitu dua Pole / induk dan Empat Throw / anak. Saklar SPDT ini bisa dari jenis apa saja apakah itu saklar toggle, saklar tekan ataupun saklar geser dan lainnya. Saklar DPQT umumnya memiliki satu tuas penggerak yang saling terhubung. Yang terhubung disini hanya tuas penggeraknya, sedangkan koneksi terminalnya tetap terpisah.

Saklar SPQT






SPMT (Singble Pole Multi Throw) Switch
Saklar ini memiliki banyak terminal yaitu Satu Pole / induk dan lebih dari dua Throw / anak. Bisa terdiri dari throw tiga, empat, lima, enam dan seterusnya. Biasanya saklar SPMT ini adalah saklar putar atau rotary switch.

Contoh simbol SPMT dengan 3 dan 5 Throw / anak

Contoh SPMT switch

MPMT (Multi Pole Multi Throw) Switch
Saklar ini memiliki banyak terminal yaitu dua atau lebih Pole / induk dan dua atau lebih  Throw / anak.  Biasanya saklar MPMT ini adalah dari jenis saklar putar atau rotary switch.


Contoh MPMT switch simbol dual pole dengan 3 dan 5 throw

Aneka saklar MPMT
