Ada dua jenis saluran transmisi COAXIAL, yaitu SALURAN COAXIAL RIGID/KAKU (DIELEKTRIK UDARA) dan SALURAN COAXIAL FLEKSIBEL (DIELEKTRIK PADAT). Konstruksi fisik kedua jenis pada dasarnya sama, yaitu masing-masing berisi dua konduktor konsentris.
COAXIAL RIGID
Saluran transmisi Coaxial rigid sering disebut juga sebagai Rigid Line.
Kabel Coaxial Rigid terdiri dari konduktor pusat (konduktor dalam/inner conduktor), yang dipasang di dalam konduktor luar (Outer kondukter) yang berbentuk tubular (tabung pipa bulat). Konduktor dalam terisolasi dengan konduktor luar dengan dilektrik udara. Saluran transmisi coaxial rigid dapat dilihat pada gambar berikut :
Dalam beberapa aplikasi, konduktor dalam juga berben tuktubular. Konduktor bagian dalam terisolasi dari luar konduktor dengan isolasi spacer atau manik-manik secara berkala. Spacer terbuat dari pyrex, plastik, teflon atau material lain yang memiliki karakteristik isolasi yang baik dan kerugian dielektrik rendah pada frekuensi tinggi.
Keuntungan utama dari rigid line adalah kemampuannya untuk meminimalkan kerugian radiasi. Medan listrik dan medan magnet dalam saluran dua kawat paralel meluas ke udara untuk jarak yang relatif besar dan kerugian radiasi terjadi. Namun, dalam saluran koaksial tidak ada medan listrik atau magnet yang keluar dari konduktor luar. Medan tetap terjaga pada ruang antara dua konduktor, sehingga saluran koaksial sempurna terlindung. Keuntungan lain adalah bahwa gangguan dari jalur lain berkurang.
Rigid line memiliki kelemahan sebagai berikut: (1) Biaya pembuatanmahal, (2) itu harus tetap kering untuk mencegah kebocoran yang berlebihan antara dua konduktor, dan (3) meskipun kerugian frekuensi tinggi lebih rendah dibandingkan saluran transmisi lain yang disebutkan sebelumnya, rugi radiasi masih cukup tinggi sehungga membatasi panjang saluran.
Kebocoran yang disebabkan oleh pengembunan uap air dapat dicegah dalam beberapa aplikasi rigid line dengan memberikan gas ke dalam rigid line, seperti nitrogen, helium, atau argon. Gas dipompa ke dalam ruang dielektrik dari saluran pada tekanan yang dapat bervariasi dari 3 sampai 35 pound per inci persegi. Pengisian gas digunakan untuk mengeringkan saluran ketika pertama kali diinstal dan tekanan dipertahankan untuk memastikan bahwa tidak ada kelembaban memasuki saluran.
COAXIAL FLEXIBLE
Saluran transmisi coaxial flexible sering cuput disebut sebagai coaxial saja atau kabel coaxial.

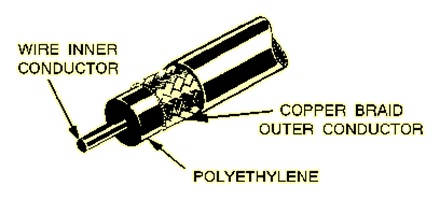

Kabel koaxial dibuat dengan konduktor dalam yang terdiri dari kawat fleksibel terisolasi dari konduktor luar oleh bahan dielektrik padat, di sepanjang saluran. Konduktor luar terbuat dari anyaman logam , yang memberikan fleksibilitas saluran tramsmisi.
Upaya awal untuk memperoleh fleksibilitas terlibat menggunakan isolator karet antara dua konduktor. Namun, isolator karet menyebabkan kerugian yang berlebihan pada frekuensi tinggi.
Karena isolator karet memiliki kerugian frekuensi yang tinggi, plastik polietilen dikembangkan untuk menggantikan karet dan menghilangkan kerugian tersebut. Plastik Polyethylene adalah zat padat yang tetap fleksibel atas berbagai suhu. Hal ini tidak terpengaruh oleh air laut, bensin, minyak, dan sebagian besar cairan lain yang dapat ditemukan di atas kapal. Penggunaan polietilena sebagai insulator menghasilkan kerugian frekuensi tinggi lebih besar dibandingkan dengan penggunaan udara sebagai isolator. Namun, kerugian tersebut masih lebih rendah dari kerugian yang terkait dengan sebagian besar bahan dielektrik padat lainnya.
Tabel perbandingan coaxial rigid dan fleksibel
